工業鋁型材規格繁多，其中運用較為廣的是工業鋁型材4080。這款型材屬于工業鋁型材中的40系列，它是一款槽寬為8mm的標準型材。它適合運用于應力及強度較大的鋁型材框架結構?？梢灾瞥筛鞣N鋁型材框架。設備機罩、自動化流水線、圍欄工作臺等。外形邊緣采用圓角過渡，表面經過陽極氧化銀白處理，有著銀白色和黑色兩種顏色，且美觀耐腐蝕。工業鋁型材4080運用廣，那么圖紙你會看嗎？這里給大家詳細介紹一下如何看懂工業鋁型材4080的圖紙。

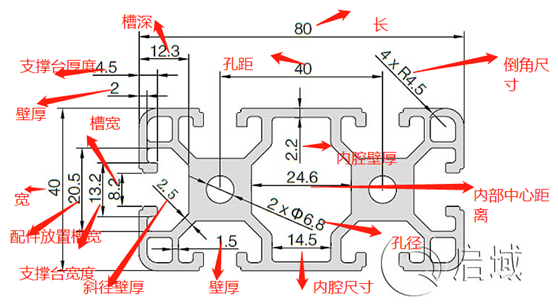

工業鋁型材4080長：80mm、寬為：40mm、槽深為12.3mm、槽寬為8.2mm、支撐臺厚度分別為4.5mm和13.2mm、壁厚分別為2mm和1.5mm、配件放置槽寬為20.5mm、斜徑厚度為2.5mm、內腔尺寸為14.5mm、孔徑為2xΦ6.8、內部中心距離為24.6mm、內腔壁厚為2.2mm、中心孔距為40mm、倒角尺寸為4xR4.5。
需要注意的是工業鋁型材4080是一款槽寬為8mm的歐標型材，但是圖上的槽寬標注為8.2mm。這是因為多出的2mm是為了可以方便鋁型材配件的放置。行業內的每款型材槽寬都會多出2mm用來放置配件。如槽寬為6mm的型材圖紙上標注的是6.2mm，槽寬為10mm的型材標注的為10.2mm。而行業內大家所說的壁厚，一般是指斜徑壁厚。
該文章來源于工業鋁型材加工廠家上海啟域金屬有限公司原創，禁止轉載！
工業鋁型材4080長：80mm、寬為：40mm、槽深為12.3mm、槽寬為8.2mm、支撐臺厚度分別為4.5mm和13.2mm、壁厚分別為2mm和1.5mm、配件放置槽寬為20.5mm、斜徑厚度為2.5mm、內腔尺寸為14.5mm、孔徑為2xΦ6.8、內部中心距離為24.6mm、內腔壁厚為2.2mm、中心孔距為40mm、倒角尺寸為4xR4.5。
需要注意的是工業鋁型材4080是一款槽寬為8mm的歐標型材，但是圖上的槽寬標注為8.2mm。這是因為多出的2mm是為了可以方便鋁型材配件的放置。行業內的每款型材槽寬都會多出2mm用來放置配件。如槽寬為6mm的型材圖紙上標注的是6.2mm，槽寬為10mm的型材標注的為10.2mm。而行業內大家所說的壁厚，一般是指斜徑壁厚。
該文章來源于工業鋁型材加工廠家上海啟域金屬有限公司原創，禁止轉載！
